Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 185 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Mit einer Ablaufleistung ≥ 2,4 l/s bei 20 mm Aufstau.
Ausführung
System: 185
Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
Sperrwasserhöhe: 50 mm
Allgemeine Merkmale
Norm: EN 1253-1
Nennweite (DN): 100
Außendurchmesser (DA): 201 mm
Geruchsverschluss: inklusive

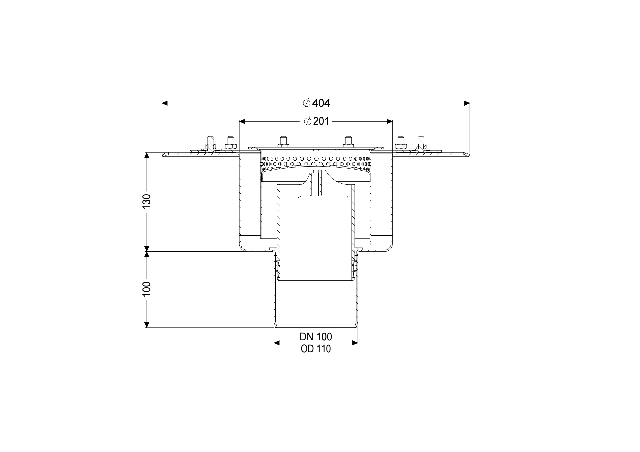

Abmessungen
Gewicht netto: 2 kg
Gewicht brutto: 3 kg
Breite: 404 mm
Höhe: 230 mm
Verpackungsmaß Länge: 360 mm
Verpackungsmaß Breite: 360 mm
Verpackungsmaß Höhe: 360 mm
Behälter/Grundkörper
Auslauf Anzahl: 1
Material Grundkörper: Edelstahl 1.4301 (V2A)
Stutzen Ausführung: senkrecht
