Der Abscheider für fetthaltiges Abwasser ist für den Erdeinbau geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang (NS 4 mit separatem Schlammfangbehälter) ausgestattet und besitzt ein abgerundetes Bodenteil für eine schnelle und saubere Entsorgung. Der Zugang für Reinigungs- und Wartungsarbeiten ist über eine oder mehrere Revisionsöffnungen möglich. Die manuelle Entsorgung erfolgt bei geöffnetem Behälter. Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre.
Ausführung
Schachtsystem: modularer Schacht
Entsorgungsvariante: Standard
Schredder-Mix-System: nein
Schauglas: nein
Nenngröße (NS): 1,00
SonicControl: nein
Fülleinrichtung nach DIN 1988: nein
Entsorgungsart: manuell mit Saugschlauch
Tragfähigkeit (DIN 19901): E2
Allgemeine Merkmale
Material: PE
Norm: DIN 4040-100
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)

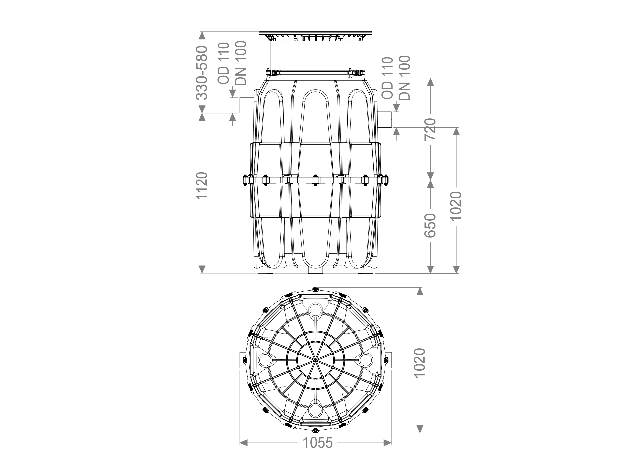

Abmessungen
Gewicht netto: 140 kg
Gewicht brutto: 140 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm
Länge max.: 1055 mm
Höhe Behälterboden bis Zwischenstück: 650 mm
Höhe Zwischenstück bis Behälteroberkante: 720 mm
Einbautiefe: 330 - 480 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar
Einbringmaß Länge: 1020 mm
Einbringmaß Breite: 1020 mm
Verpackungsmaß Länge: 1055 mm
Verpackungsmaß Breite: 1020 mm
Verpackungsmaß Höhe: 1770 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu Behälterboden: 1020 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 1120 mm
Auslauf Nennweite (DA): 110 mm
Auslauf Nennweite (DN): 100 mm
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100 mm
Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS
Lichte Weite Einstieg (LW): 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Abdeckung Breite: 648 mm
Abdeckung Höhe: 95 mm
Abdeckung Länge: 648 mm
Verriegelung: unverriegelt
Belastungsklasse: B 125 (EN 124)
Dichtheit: geruchs- und tagwasserdicht
Abwasserinhalt
Abscheiderinhalt: 415 l
Gesamtvolumen: 520 l
Schlammfanginhalt: 105 l
Speichermenge an Fett: 40 l
Steuerung
Schaltgerät: nein
