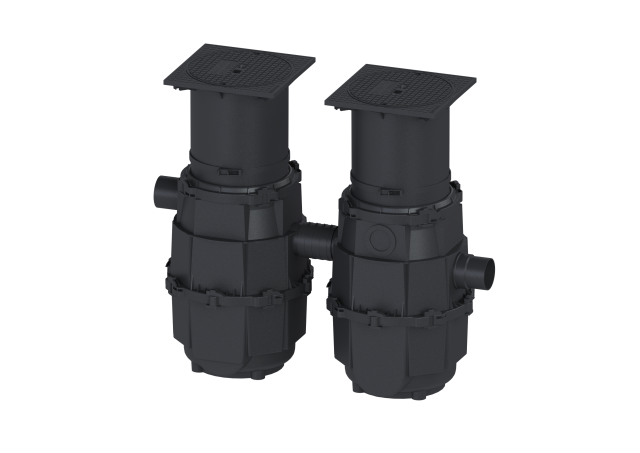

Der Abscheider für Sinkstoffe ist für den Einbau ins Erdreich geeignet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem herausnehmbaren Sinkstoffbehälter (NS 2 mit zwei Sinkstoffbehältern) aus Edelstahl mit einem Lochdurchmesser von 5 mm ausgestattet. Im Auslauf ist ein Geruchsverschluss verbaut. Der Zugang für Reinigungs- und Wartungsarbeiten ist über eine oder mehrere Revisionsöffnungen möglich. Gewährleistung auf den Werkstoff PE 20 Jahre. Optionen: Lochdurchmesser Sinkstoffbehälter: 3, 6, 8, 10, 12, 15 mm Mehrpreis für zusätzliches Feinsieb (Maschenweite 1,0 mm)
Ausführung
Nenngröße (NS): 2
Entsorgungsart: manuell mit Saugschlauch
Tragfähigkeit (DIN 19901): E2
Allgemeine Merkmale
Material: PE
Einbausituation: Einbau ins Erdreich
Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen)
Geruchsverschluss: inklusive
Abmessungen
Gewicht netto: 45 kg
Gewicht brutto: 54 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 500 mm
Einbautiefe: 55 - 405 mm
Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück, 5 Grad neigbar
Einbringmaß Länge: 1100 mm
Einbringmaß Breite: 532 mm
Verpackungsmaß Länge: 1200 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 875 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu Behälterboden: 380 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 528 mm
Auslauf Nennweite (DA): 110 mm
Auslauf Nennweite (DN): 100
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS
Lichte Weite Einstieg (LW): 400 mm
Volumen Auffangbehälter: 32 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Abdeckung Breite: 364 mm
Abdeckung Höhe: 94 mm
Abdeckung Länge: 364 mm
Verriegelung: verriegelt
Belastungsklasse: B 125 (EN 124)
Dichtheit: geruchs- und tagwasserdicht
Steuerung
Schaltgerät: nein
