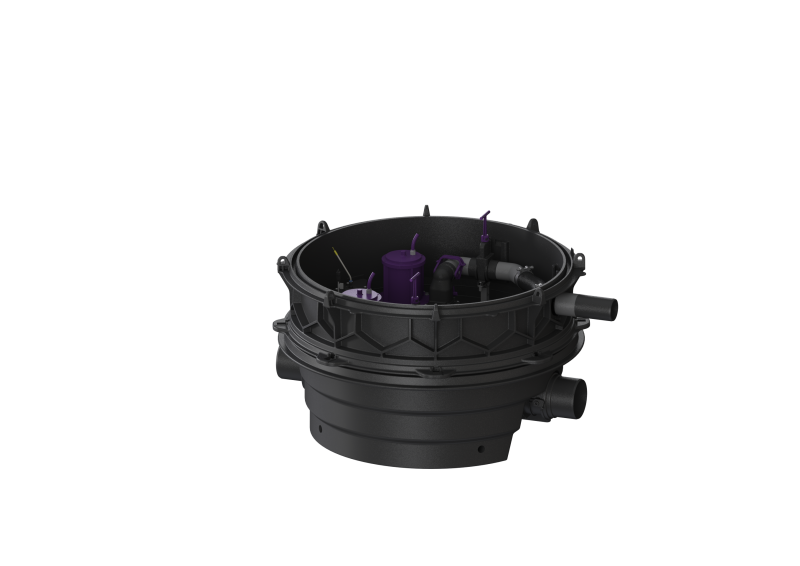

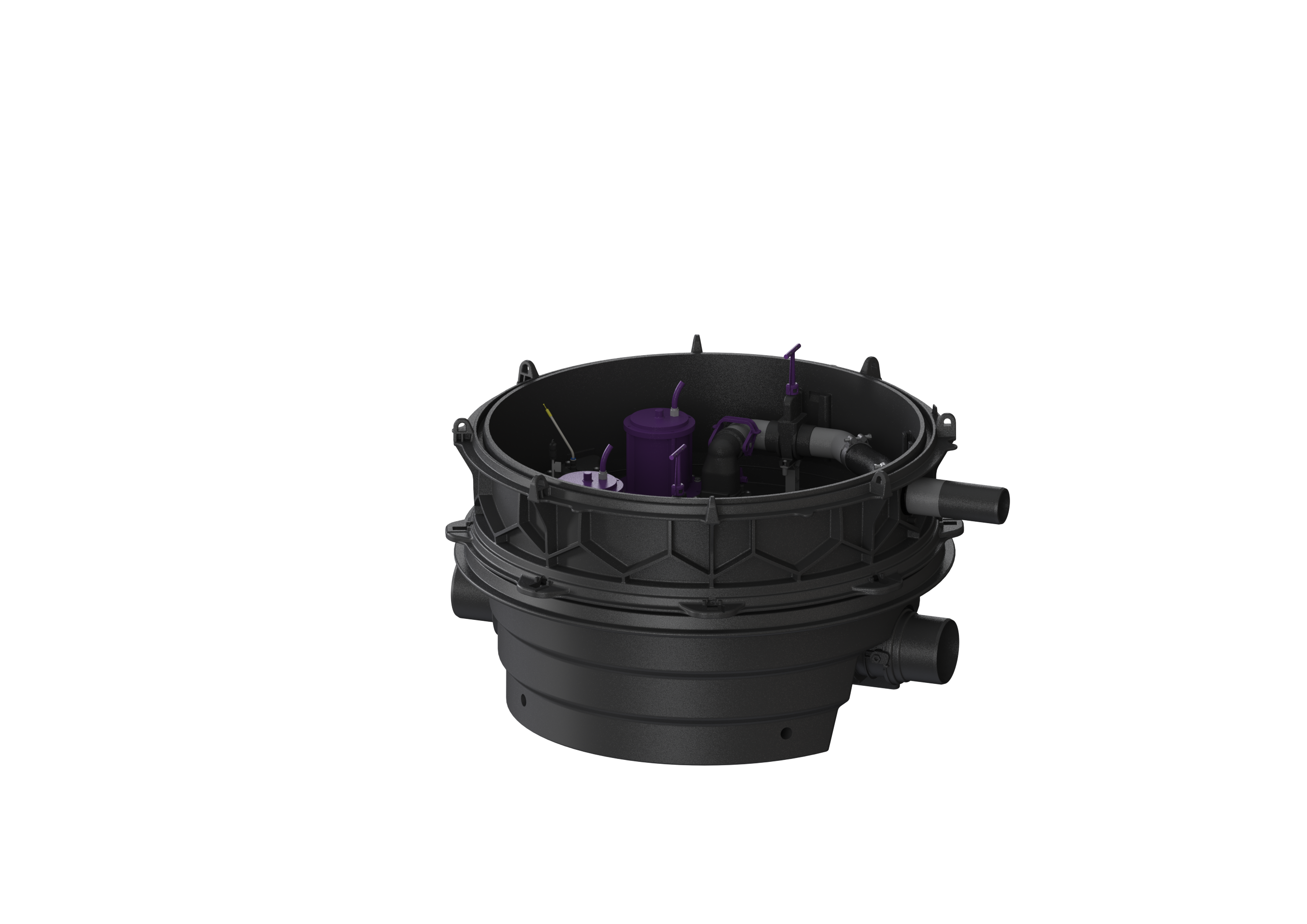

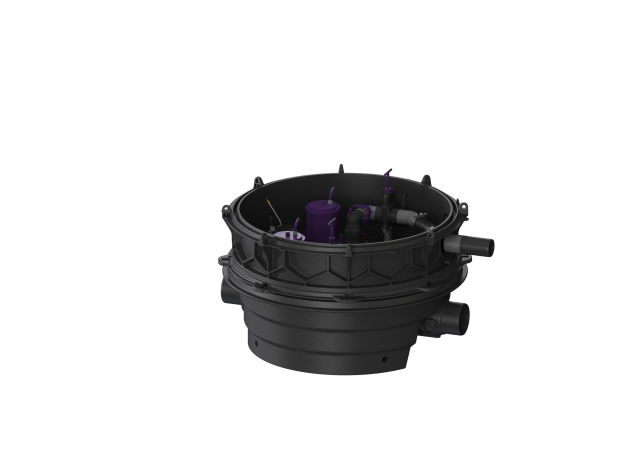

Die Rückstauhebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen, zwei motorischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand ist der Rohrquerschnitt frei geöffnet und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch die Verschlusssysteme automatisch geschlossen werden und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Ausführung
Hinweis Einbau: Variante vertiefter Einbau
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Kunststoff
Durchgangsdichtung für Kabelleerrohr (DN): 100
Durchgangsdichtung für Entlüftungsleitung (DN): 70
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Motorische Rückstauklappen: 2
Allgemeine Merkmale
Farbe: schwarz
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Rückstauschutz: Typ 6
Zulassung: Z-53.2-493,Z-53.2-493_V

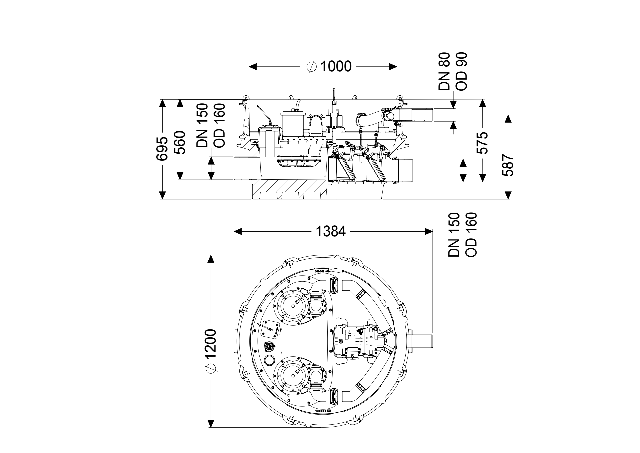

Abmessungen
Gewicht netto: 136,39 kg
Gewicht brutto: 157,56 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Gefällesprung: 15 mm
Länge: 1245 mm
Breite: 1200 mm
Höhe: 657 mm
Verpackungsmaß Länge: 2000 mm
Verpackungsmaß Breite: 1300 mm
Verpackungsmaß Höhe: 950 mm
Behälter/Grundkörper
Nenndruck (PN): 10
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Gerinne: geschlossenes Durchgangsgerinne
Entlüftungsanschluss (DN): 70
Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm
Auslauf Anzahl: 1
Auslauf Nennweite (DN): 150
Zulauf Nennweite (DN): 150
Zulauf Anzahl: 1
Lichte Weite Behälter (LW): 1000 mm
Nutzvolumen: 20 l
Behältervolumen: 65,00 l
Fördereinrichtung
Pumpe: SPF 3000-S1 EcoXL
Anzahl Pumpen: 2
Gewicht Pumpe: 26 kg
Anschlusstyp: Direktanschluss
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,77
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 36 m³/h
Förderhöhe max.: 17,5 m
Drehzahl: 2890 U/min
Leistung P1: 3,2 kW
Leistung P2: 2,7 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Erforderliche Absicherung Pumpe: 3 x C 20 A
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 5,4 A
Steuerung
Betriebsspannung: 400 V
Leistung Standby: 5 W
Anschlusstyp: Direktanschluss
