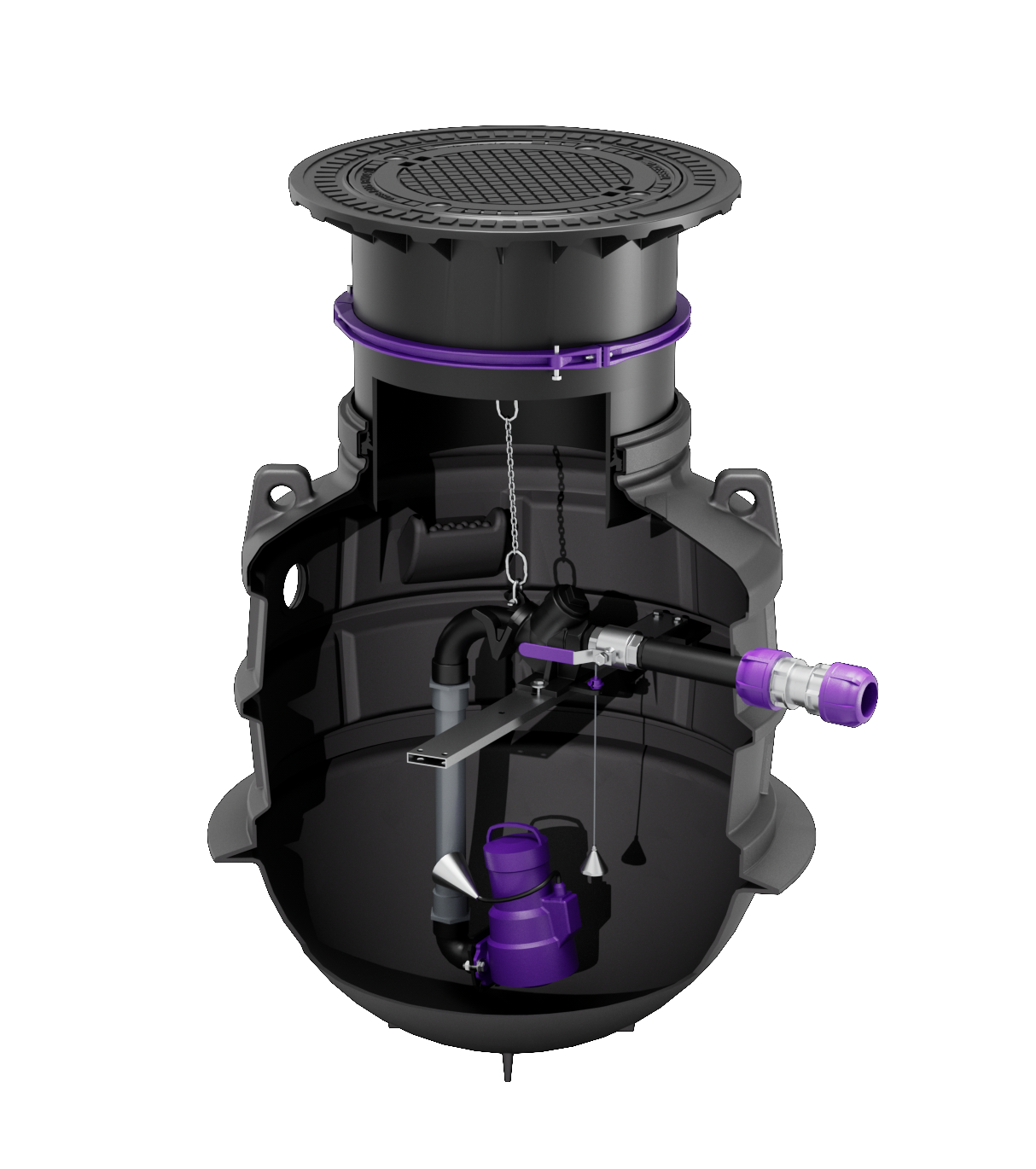

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist zum Einbau ins Erdreich geeignet und ist mit einem Rückflussverhinderer für die Druckleitung ausgestattet. Der Behälter aus PE ist beständig gegen häusliches Abwasser und enthält eine begehbare Abdeckplatte aus Kunststoff. Die Pumpe mit Freistromrad sorgt für höchste Betriebssicherheit. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Komponenten sind vormontiert zur bauseitigen Endmontage. Inklusive Freiflächen für Zulauf, Entlüftung und Kabelleerrohr.
Ausführung
Anlagenart: Einzelanlage
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen)
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: Einbau ins Erdreich
Anlagen Typ: Tronic
Abmessungen
Gewicht netto: 183 kg
Gewicht brutto: 197 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm
Einbautiefe: 1400 - 1850 mm
Länge: 1260 mm
Breite: 1220 mm
Verpackungsmaß Länge: 1260 mm
Verpackungsmaß Breite: 1220 mm
Verpackungsmaß Höhe: 1850 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf Nennweite (DA): 100 mm
Zulauf Nennweite (DN): 90
Nutzvolumen: 200 l
Fördereinrichtung
Pumpe: AP 501 230V
Anzahl Pumpen: 1
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Schutzart Pumpe: IP 68
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 6,3 m³/h
Förderhöhe max.: 12 m
Drehzahl: 2900 U/min
Leistung P1: 1,25 kW
Leistung P2: 0,75 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 6 A
Steuerung
Schaltgerät: Comfort
Instrument Niveauerfassung: Drucksensor
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Länge Netzanschlussleitung Schaltgerät: 1,45 m
Potentialfreier Kontakt: optional
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Erforderliche Absicherung Schaltgerät: C 16 A
