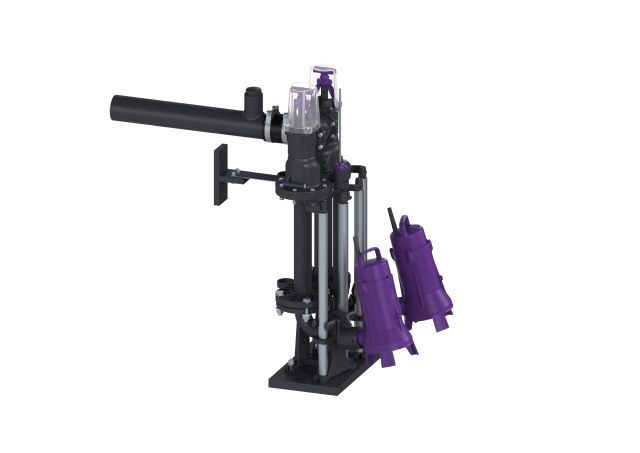

Doppelpumpanlage zum Einbau in einen bauseitigen Schacht. Erforderlicher Mindestdurchmesser bauseitiger Schacht: 1000 mm
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ja
Aufstellung: Nassaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: vertikal (Sonderausführung, auf Wunsch), waagrecht (Standardausführung)
Allgemeine Merkmale
Norm: EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen)
Abwasserart: fäkalienfrei oder fäkalienhaltig (ohne ATEX Anforderungen)
Einbausituation: Einbau in bauseitigen Sammelbehälter
Anlagen Typ: Duo

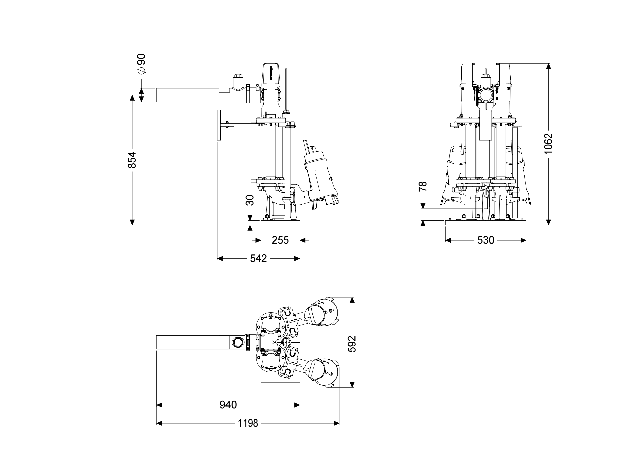

Abmessungen
Gewicht netto: 103,6 kg
Gewicht brutto: 103,6 kg
Verpackungsmaß Länge: 1090 mm
Verpackungsmaß Breite: 564 mm
Verpackungsmaß Höhe: 1062 mm
Behälter/Grundkörper
Druckabgang (DN): 80
Druckabgang (DA): 90 mm
Zulauf Nennweite (DN): 150
Fördereinrichtung
Pumpe: GTF 1400
Anzahl Pumpen: 2
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Netzfrequenz: 50 Hz
Schutzklasse: I
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 31 m³/h
Förderhöhe max.: 10,5 m
Drehzahl: 2900 U/min
Leistung P1: 1,5 kW
Leistung P2: 1,1 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 4G 1.5 mm² mm²
Laufrad Typ: Freistromrad
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 6,5 A
Steuerung
Schaltgerät: Comfort
Alarmgeber: Pegelsonde
Instrument Niveauerfassung: Pegelsonde
Art Niveauerfassung: hydrostatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
