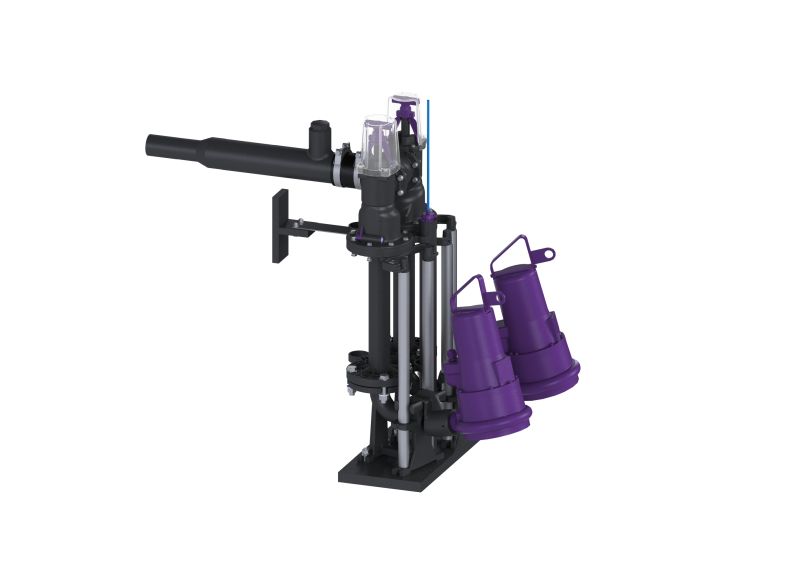

Der Pumpen-Einbausatz zum Einbau in bestehende Sammelbehälter für fäkalienfreies Abwasser ist mit zwei überflutbaren Pumpen, zwei Rückflussverhinderern sowie zwei Absperrschiebern ausgestattet.
Das Gleitgestänge aus Metall dient zur Montage und Fixierung der Pumpen.
Die Steuerung erfolgt mittels Drucksteuerung durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: ja
Aufstellung: Nassaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: vertikal (Sonderausführung, auf Wunsch), waagrecht (Standardausführung)
Allgemeine Merkmale
Norm: EN 12050-1
Abwasserart: fäkalienhaltig und fäkalienfrei
Einbausituation: Einbau in bauseitigen Sammelbehälter
Anlagen Typ: Duo

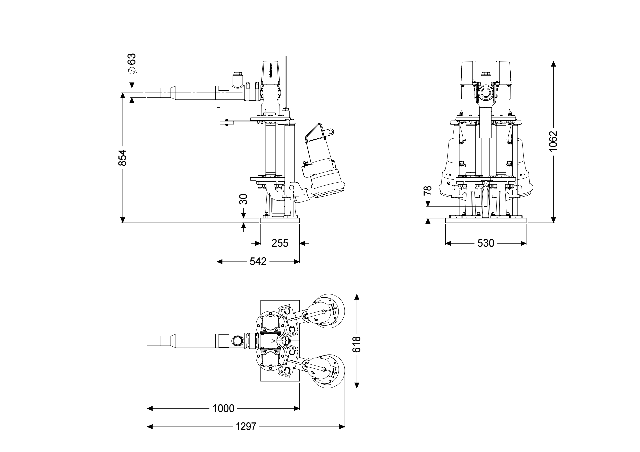

Abmessungen
Gewicht netto: 135,6 kg
Gewicht brutto: 135,6 kg
Verpackungsmaß Länge: 1243 mm
Verpackungsmaß Breite: 618 mm
Verpackungsmaß Höhe: 1062 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Fördereinrichtung
Pumpe: STZ 2500
Anzahl Pumpen: 2
Anschlusstyp: codierter Stecker
Betriebsspannung: 400 V
Netzfrequenz: 50 Hz
Schutzklasse: I
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 21 m³/h
Förderhöhe max.: 33 m
Drehzahl: 2900 U/min
Leistung P1: 2,5 kW
Leistung P2: 1,9 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN8-F 6G 1 mm²
Laufrad Typ: Schneidwerk
Erforderliche Absicherung Pumpe: 3 x C 20 A
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 4,4 A
Steuerung
Schaltgerät: Comfort
Alarmgeber: Pegelsonde
Instrument Niveauerfassung: Pegelsonde
Art Niveauerfassung: hydrostatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 400 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
