Die steckerfertige Kleinhebeanlage Minilift L ist geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, ideal zum Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine.
Die überflutbare Pumpe mit Schwimmerschalter kann mithilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer.
Die Anlage bietet durch ihre zahlreichen Zuläufe (4x DN 50 waagrecht, 1x DN 40 senkrecht) und anpassbaren Abgänge flexible und einfache Möglichkeiten zur bauseitigen Installation.
- Heißwasserbeständig
- Druckseitiger Rückflussverhinderer werksseitig integriert
- Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit
- Werkzeuglose Wartung
Ausführung
Anlagenart: Einzelanlage
Resistant: Beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: weiß
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: steckerfertig
Abmessungen
Gewicht netto: 14,18 kg
Gewicht brutto: 16,35 kg
Länge: 425 mm
Breite: 300 mm
Höhe: 340 mm
Verpackungsmaß Länge: 455 mm
Verpackungsmaß Breite: 380 mm
Verpackungsmaß Höhe: 350 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Zulauf Anzahl: 5
Nutzvolumen: 7 l
Behältervolumen: 30,00 l
Zulauf senkrecht (DN): 40
Zulauf waagrecht (DN): 50
Fördereinrichtung
Pumpe: GTF 1000 resistant
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 14,5 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,27 kW
Leistung P2: 0,73 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,6 A
Steuerung
Betriebsspannung: 230 V
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Anschlusstyp: Schuko 2-polig
Die überflutbare Pumpe mit Schwimmerschalter kann mithilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer.
Die Anlage bietet durch ihre zahlreichen Zuläufe (4x DN 50 waagrecht, 1x DN 40 senkrecht) und anpassbaren Abgänge flexible und einfache Möglichkeiten zur bauseitigen Installation.
- Heißwasserbeständig
- Druckseitiger Rückflussverhinderer werksseitig integriert
- Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit
- Werkzeuglose Wartung
Ausführung
Anlagenart: Einzelanlage
Resistant: Beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: weiß
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: steckerfertig
Abmessungen
Gewicht netto: 14,18 kg
Gewicht brutto: 16,35 kg
Länge: 425 mm
Breite: 300 mm
Höhe: 340 mm
Verpackungsmaß Länge: 455 mm
Verpackungsmaß Breite: 380 mm
Verpackungsmaß Höhe: 350 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Zulauf Anzahl: 5
Nutzvolumen: 7 l
Behältervolumen: 30,00 l
Zulauf senkrecht (DN): 40
Zulauf waagrecht (DN): 50
Fördereinrichtung
Pumpe: GTF 1000 resistant
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 14,5 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,27 kW
Leistung P2: 0,73 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,6 A
Steuerung
Betriebsspannung: 230 V
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Anschlusstyp: Schuko 2-polig
DWG-Daten
28563C_01042023_255460.dwgEinbau- und Bedienungsanleitung
Minilift LKonformitätserklärung (DOC)
DOC Minilift LLeistungserklärung (DOP)

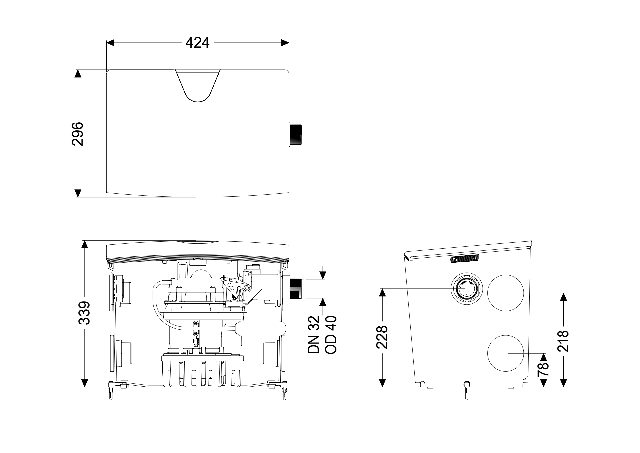

UK-DOP Minilift LMaßzeichnungen
