Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Kunststoff
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 125 kg
Gewicht brutto: 145 kg
Länge: 1260 mm
Breite: 1000 mm
Höhe: 806 mm
Verpackungsmaß Länge: 1650 mm
Verpackungsmaß Breite: 1150 mm
Verpackungsmaß Höhe: 890 mm
Behälter/Grundkörper
Druckabgang (DN): 100
Druckabgang (DA): 110 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Abstand Rohrmitte Auslauf zu Behälterboden: 609 mm
Zulauf max. Anbohrung (DN): 200
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 1
Nutzvolumen: 250 l
Behältervolumen: 450,00 l
Fördereinrichtung
Pumpe: SPF 3000-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 24 kg
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,89
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 47 m³/h
Förderhöhe max.: 16 m
Drehzahl: 2845 U/min
Leistung P1: 3,2 kW
Leistung P2: 2,7 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Connect Pro
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Nennstrom (max.): 9 A
Ausgangsleistung (max.): 6,2 kW
Leistung Aktivmodus: 3,0 W
Schutzart Schaltgerät: IP 54
Motorschutz: ja (elektronisch)
Erforderliche Absicherung Schaltgerät: C 16 A / C 20 A
Selbstdiagnosesystem (SDS): ja
Hauptschalter: ja
Batteriepufferung: ja
Mehrzeilige Displayanzeige: ja
Second Screen: ja (Wi-Fi)
Logbuchfunktion: ja
Modbus (GLT oder Gateway): ja (RTU)
Potentialfreier Kontakt: ja (2)
Alarmgeber: ja
externer Signalgeber: ja
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
SonicControl Option: ja
Befüllen Option: ja
USB-Schnittstelle: nein
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus Kunststoff
Haltewinkel für die Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 125 kg
Gewicht brutto: 145 kg
Länge: 1260 mm
Breite: 1000 mm
Höhe: 806 mm
Verpackungsmaß Länge: 1650 mm
Verpackungsmaß Breite: 1150 mm
Verpackungsmaß Höhe: 890 mm
Behälter/Grundkörper
Druckabgang (DN): 100
Druckabgang (DA): 110 mm
Anschluss für Handmembranpumpe (DN): 32
Entlüftungsanschluss (DN): 70
Abstand Rohrmitte Auslauf zu Behälterboden: 609 mm
Zulauf max. Anbohrung (DN): 200
Zulauf Nennweite (DA): 110 mm
Zulauf Nennweite (DN): 100
Zulauf Anzahl: 1
Nutzvolumen: 250 l
Behältervolumen: 450,00 l
Fördereinrichtung
Pumpe: SPF 3000-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 24 kg
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,89
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 47 m³/h
Förderhöhe max.: 16 m
Drehzahl: 2845 U/min
Leistung P1: 3,2 kW
Leistung P2: 2,7 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Connect Pro
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Nennstrom (max.): 9 A
Ausgangsleistung (max.): 6,2 kW
Leistung Aktivmodus: 3,0 W
Schutzart Schaltgerät: IP 54
Motorschutz: ja (elektronisch)
Erforderliche Absicherung Schaltgerät: C 16 A / C 20 A
Selbstdiagnosesystem (SDS): ja
Hauptschalter: ja
Batteriepufferung: ja
Mehrzeilige Displayanzeige: ja
Second Screen: ja (Wi-Fi)
Logbuchfunktion: ja
Modbus (GLT oder Gateway): ja (RTU)
Potentialfreier Kontakt: ja (2)
Alarmgeber: ja
externer Signalgeber: ja
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
SonicControl Option: ja
Befüllen Option: ja
USB-Schnittstelle: nein
DWG-Daten
11055_01042013_176700.dwgEinbau- und Bedienungsanleitung
Connect Pro 400 V Mono/DuoKonformitätserklärung (DOC)
DOC Connect Pro 400 VLeistungserklärung (DOP)

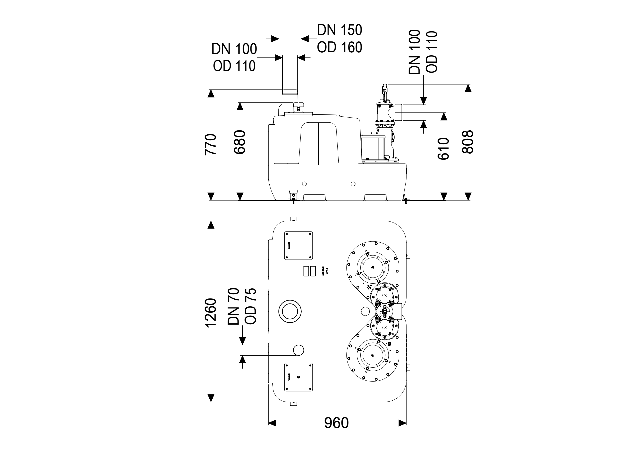

DOP Aqualift XLMaßzeichnungen
mz_11055_176699.pdfPrüfbericht
zz_187581.pdf
