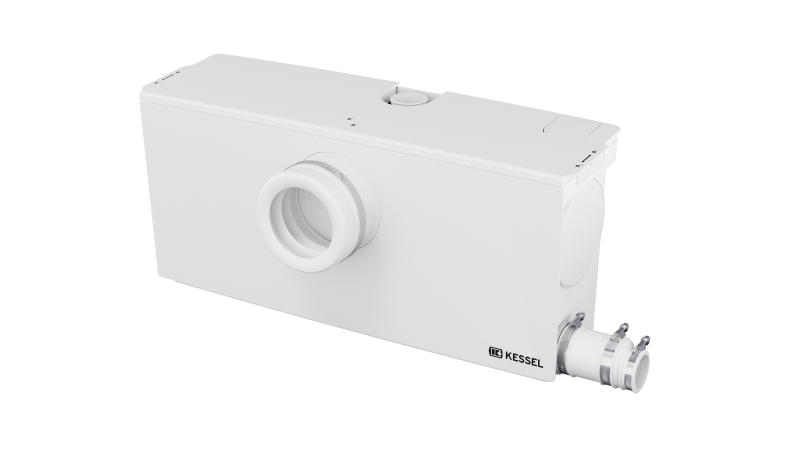

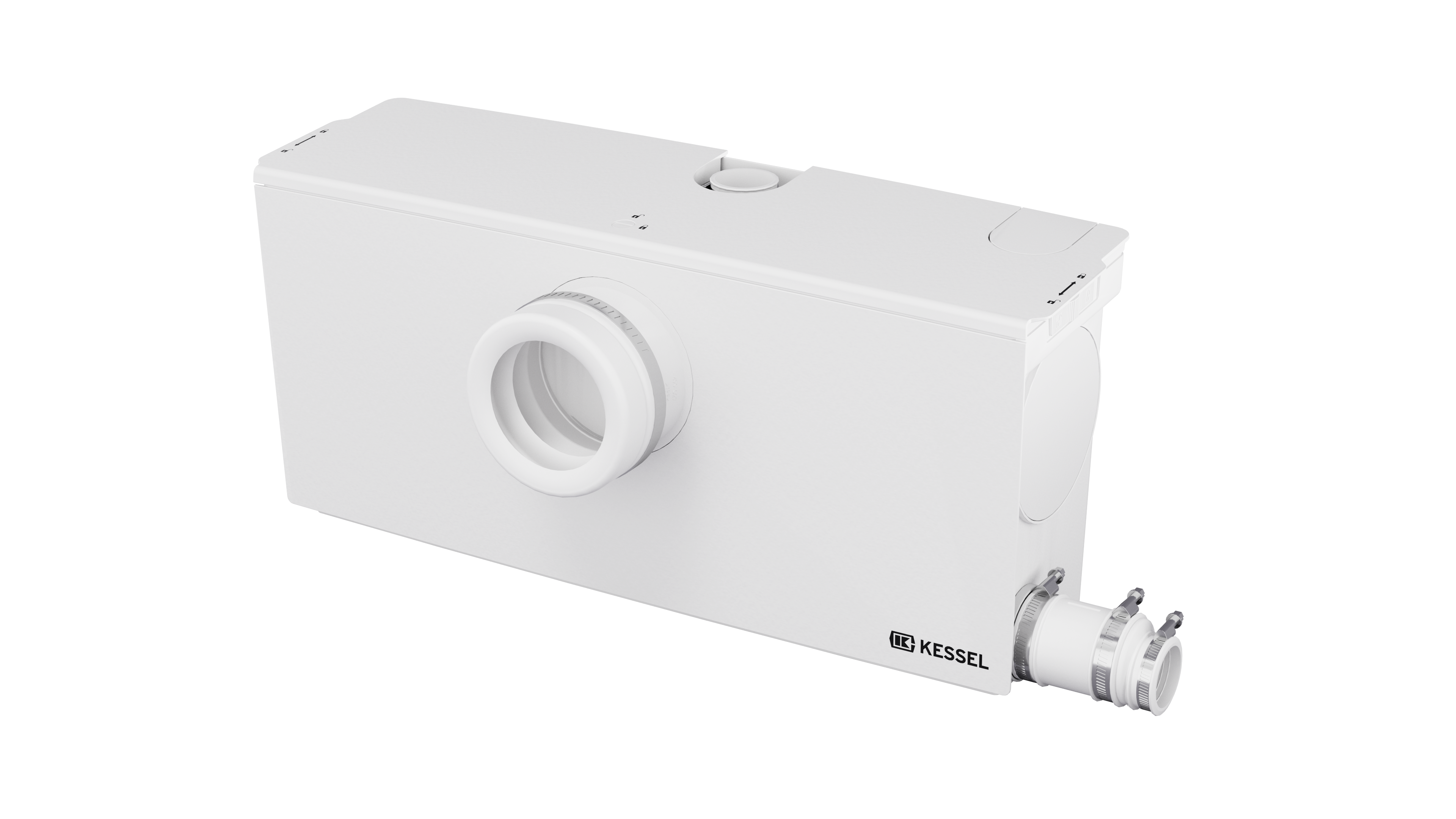

Die steckerfertige Kleinhebeanlage Minilift L WC Duo ist geeignet für die Abwasserentsorgung von häuslichem Schwarzwasser, ideal zum Anschluss von WC, Bidet, Dusche und Waschbecken.
Die Anlage wurde speziell geschaffen, um ein maximum an Betriebssicherheit zu gewährleisten. Mit den beiden trocken aufgestellten Pumpen ist sie die kompakteste Doppelhebeanlage am Markt. Die Pumpen können werkzeuglos entnommen werden. Über die Drucksteuerung ist das Nutzvolumen stufenlos einstellbar und kann somit für alle Bedarfe optimal angepasst werden.
Durch den wechselbaren WC Anschluss kann eine Toilette frontal oder seitlich am Behälter angeschlossen werden. Hierdurch sowie durch die kompakte Bauweise ist die Anlage ideal für alle Einsatzorte, frei aufgestellt oder zum Verbau in einer Vorwand. Die tiefliegenden seitlichen Zuläufen in DN40 / DN50 eignet sie sich optimal für den Anschluss flacher Duschtassen. Ein senkrechter Zulauf steht in DN40 zu Verfügung. Durch das einfache und werkzeuglose Handling ist eine schnelle Installation und flexible Nutzung gewährleistet.
Dank integrierter Wi‑Fi‑Schnittstelle lässt sich die Anlage bequem mit einem Second Screen (z. B. Smartphone) verbinden. So sind Statusabfrage, Logbuchanalyse und -download sowie der Handbetrieb einfach möglich.
- Zwei leistungsstarke, trocken aufgestellte Pumpen mit Schneidwerk für höchste Betriebssicherheit & Hygiene
- Boost-Funktion bei großem Schmutzwasseranfall
- Alarmfunktion inklusive optionaler Weiterleitung (pot. freier Kontakt)
- Logbuch-Funktion
- Druckseitiger Rückflussverhinderer werksseitig integriert
- Heißwasserbeständig
- Werkzeuglose Wartung
Ausführung
Anlagenart: Doppelanlage
Rückflussverhinderer: integriert
Druckabgang: senkrecht
Allgemeine Merkmale
Farbe: weiß
Norm: EN 12050-3
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: steckerfertig
Kabellänge: 1,4 m
Abmessungen
Gewicht netto: 12,95 kg
Gewicht brutto: 13,95 kg
Länge: 605 mm
Breite: 170 mm
Höhe: 285 mm
Verpackungsmaß Länge: 650 mm
Verpackungsmaß Breite: 227 mm
Verpackungsmaß Höhe: 390 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 285 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 138 mm
Behältervolumen: 13,60 l
Fördereinrichtung
Pumpe: SPZ 750-S3
Anzahl Pumpen: 2
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 44
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 50 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 9,8 m³/h
Förderhöhe max.: 9 m
Drehzahl: 2700 U/min
Leistung P1: 0,75 kW
Leistung P2: 0,46 kW
Betriebsart: S3 - 15 %
Typ Anschlussleitung Pumpe: H05VV-F 3G 1 mm²
Laufrad Typ: Schneidwerk
Länge Netzanschlussleitung Pumpe: 1,4 m
Nennstrom: 3,5 A
Steuerung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Drucksensor
Art Niveauerfassung: pneumatisch
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Potentialfreier Kontakt: ja
Logbuchfunktion: ja
Variante der Warneinrichtung: akustischer Signalton
