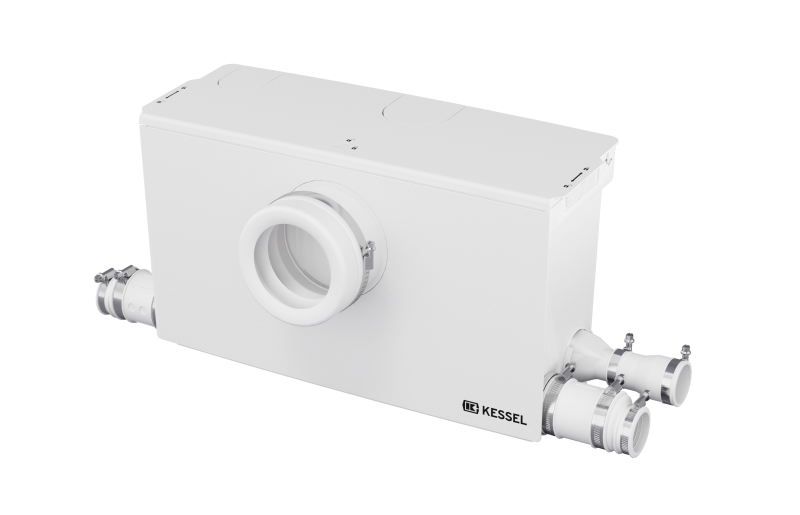

Die steckerfertige Kleinhebeanlage Minilift L WC ist geeignet für die Abwasserentsorgung von häuslichem Schwarzwasser, ideal zum Anschluss von WC, Bidet, Dusche und Waschbecken.
Die trocken aufgestellte Pumpe kann werkzeuglos entnommen werden. Mittels Drehschalter ist über die Drucksensorik das Nutzvolumen einstellbar und kann somit für alle Bedarfe optimal angepasst werden.
Durch den wechselbaren WC Anschluss kann eine Toilette frontal oder seitlich am Behälter angeschlossen werden. Hierdurch sowie durch die extrem kompakte Bauweise ist die Anlage ideal für alle Einsatzorte, frei aufgestellt oder zum Verbau in einer Vorwand. Die tiefliegenden seitlichen Zuläufen in DN40 / DN50 eignet sie sich optimal für den Anschluss flacher Duschtassen. Ein senkrechter Zulauf steht in DN40 zu Verfügung. Durch das einfache und werkzeuglose Handling ist eine schnelle Installation und flexible Nutzung gewährleistet.
- Leistungsstarke, trocken aufgestellte Pumpe mit Schneidwerk für höchste Betriebssicherheit & Hygiene
- Alarmfunktion inklusive optionaler Weiterleitung (pot. freier Kontakt)
- Druckabgang wahlweise senkrecht oder waagrecht
- Druckseitiger Rückflussverhinderer werksseitig integriert
- Heißwasserbeständig
- Werkzeuglose Wartung
Ausführung
Anlagenart: Einzelanlage
Rückflussverhinderer: integriert
Druckabgang: senkrecht, waagrecht
Allgemeine Merkmale
Farbe: weiß
Norm: EN 12050-3
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand: steckerfertig
Kabellänge: 1,4 m
Abmessungen
Gewicht netto: 7,71 kg
Gewicht brutto: 8,71 kg
Länge: 485 mm
Breite: 170 mm
Höhe: 285 mm
Verpackungsmaß Länge: 530 mm
Verpackungsmaß Breite: 227 mm
Verpackungsmaß Höhe: 390 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 23 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 183 mm
Behältervolumen: 11,55 l
Fördereinrichtung
Pumpe: SPZ 750-S3
Anzahl Pumpen: 1
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 44
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 50 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 9,8 m³/h
Förderhöhe max.: 9 m
Drehzahl: 2700 U/min
Leistung P1: 0,75 kW
Leistung P2: 0,46 kW
Betriebsart: S3 - 15 %
Typ Anschlussleitung Pumpe: H05VV-F 3G 0,75 mm²
Laufrad Typ: Schneidwerk
Länge Netzanschlussleitung Pumpe: 1,4 m
Nennstrom: 3,5 A
Steuerung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Druckschalter
Art Niveauerfassung: pneumatisch
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
Potentialfreier Kontakt: ja
Variante der Warneinrichtung: akustischer Signalton
