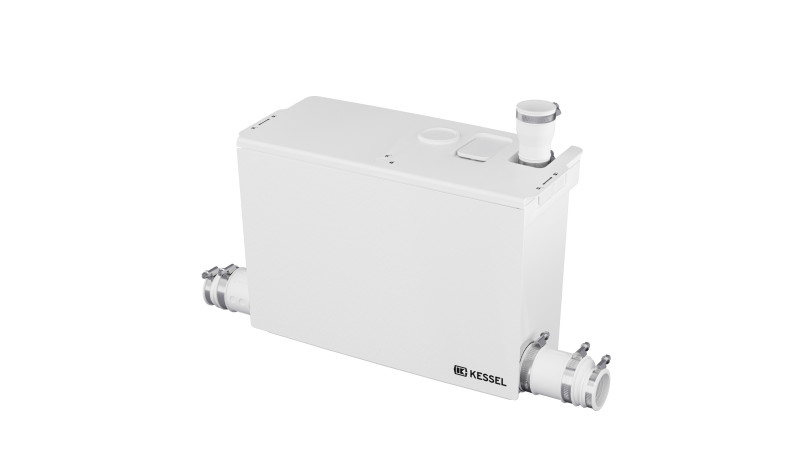

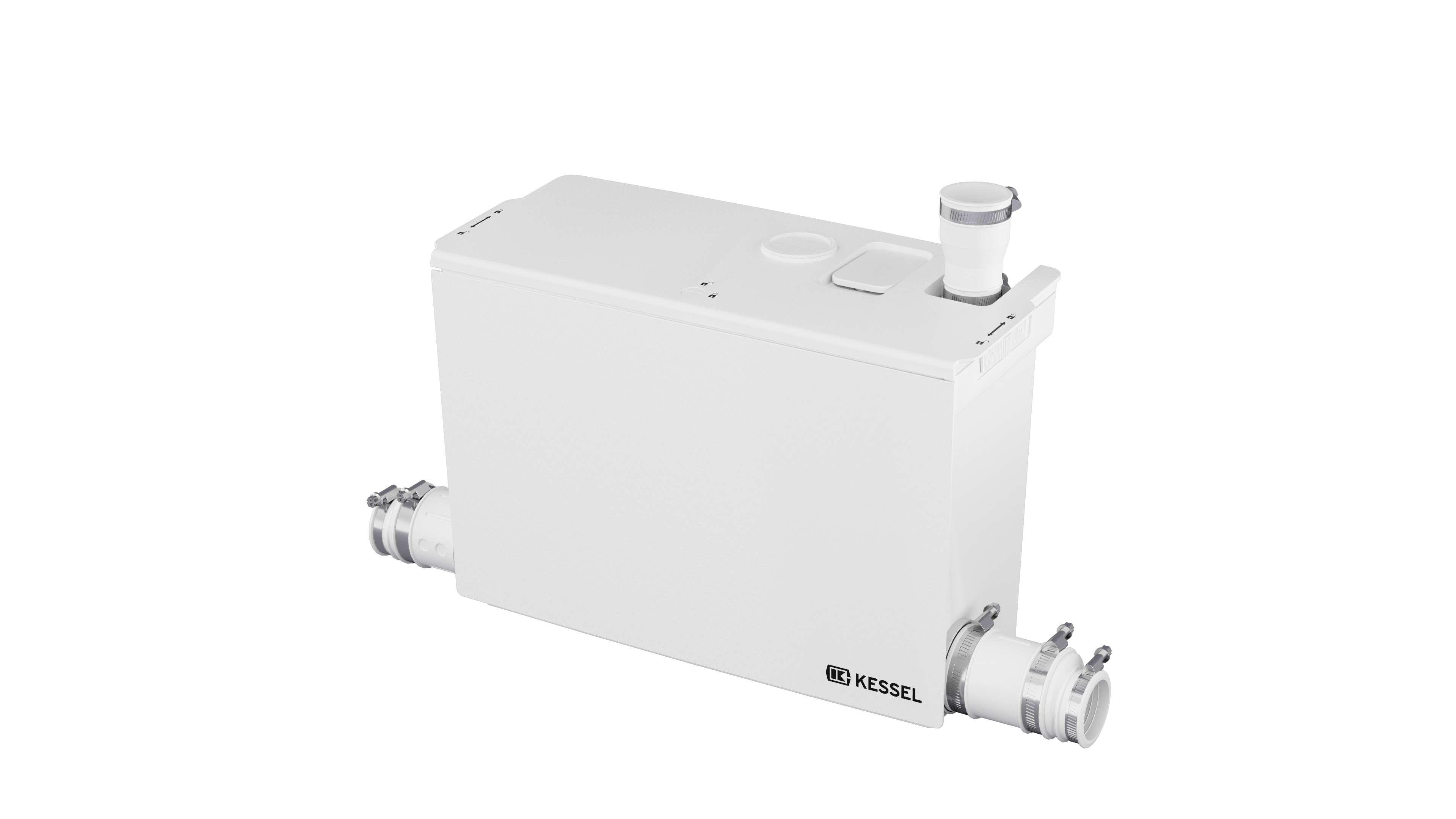

Die steckerfertige Kleinhebeanlage Minilift M ist geeignet für die Abwasserentsorgung von häuslichem Schmutzwasser, ideal zum Anschluss von Dusche, Waschbecken, Badewanne, Geschirrspül- und Waschmaschine und Klimaanlage.
Die überflutbare Pumpe mit Schwimmerschalter kann werkzeuglos entnommen werden. Durch den verstellbaren Schwimmer ist das Nutzvolumen einstellbar und kann somit für alle Bedarfe optimal angepasst werden.
Durch die kompakte Bauweise ist die Anlage ideal für alle Einsatzorte, frei aufgestellt oder in einer Vorwand. Mit einem maximal tiefen Zulauf auf jeder Behälterseite in DN40 oder DN50 eignet sie sich optimal für den Anschluss flacher Duschtassen. Ein senkrechter Zulauf steht in DN40 zu Verfügung. Durch das einfache und werkzeuglose Handling ist eine schnelle Installation und flexible Nutzung gewährleistet.
- Heißwasserbeständig
- Druckseitiger Rückflussverhinderer werksseitig integriert
- Leistungsstarke Pumpe mit Freistromrad für höchste Betriebssicherheit
- Werkzeuglose Wartung
- Extrem leiser Pumpbetrieb
Ausführung
Anlagenart: Einzelanlage
Rückflussverhinderer: integriert
Druckabgang: senkrecht
Allgemeine Merkmale
Farbe: weiß
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: steckerfertig
Kabellänge: 1,4 m

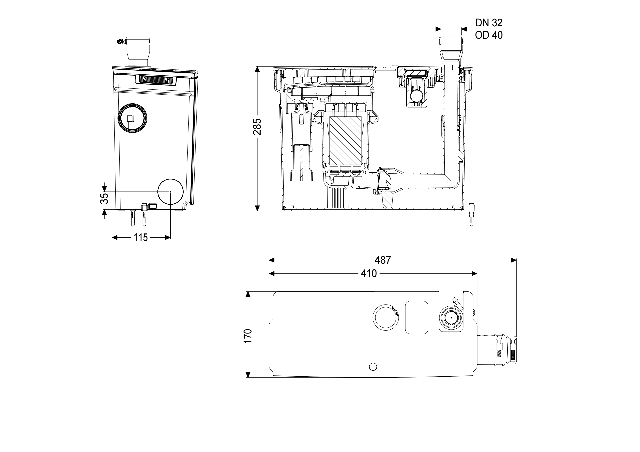

Abmessungen
Gewicht netto: 7,52 kg
Gewicht brutto: 8,52 kg
Länge: 410 mm
Breite: 170 mm
Höhe: 285 mm
Verpackungsmaß Länge: 455 mm
Verpackungsmaß Breite: 227 mm
Verpackungsmaß Höhe: 387 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Abstand Rohrsohle Auslauf zu Behälterboden: 285 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 13 mm
Behältervolumen: 11,75 l
Fördereinrichtung
Pumpe: GTF 750-S3
Anzahl Pumpen: 1
Anschlusstyp: Schuko 2-polig
Schutzklasse: I
Schutzart Pumpe: IP 44
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C
Förderleistung max.: 9,7 m³/h
Förderhöhe max.: 10,4 m
Drehzahl: 2700 U/min
Leistung P1: 0,75 kW
Leistung P2: 0,46 kW
Betriebsart: S3 - 15 %
Typ Anschlussleitung Pumpe: H05VV-F 3G 0,75 mm²
Laufrad Typ: Freistromrad
Länge Netzanschlussleitung Pumpe: 1,4 m
Nennstrom: 3,5 A
Steuerung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
