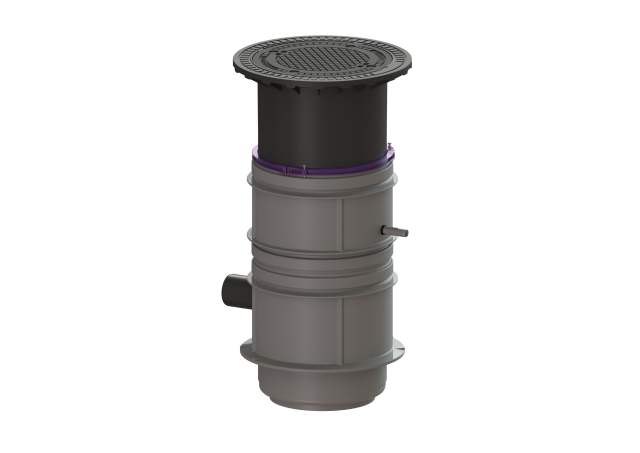

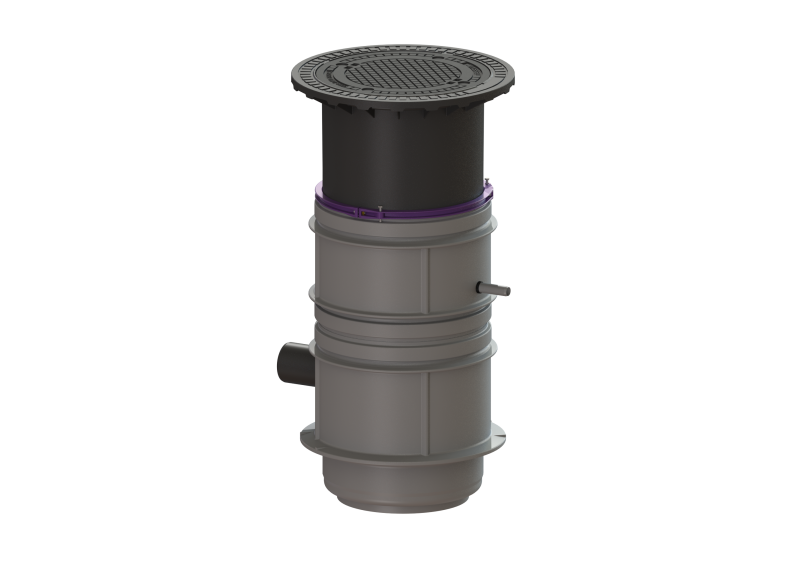

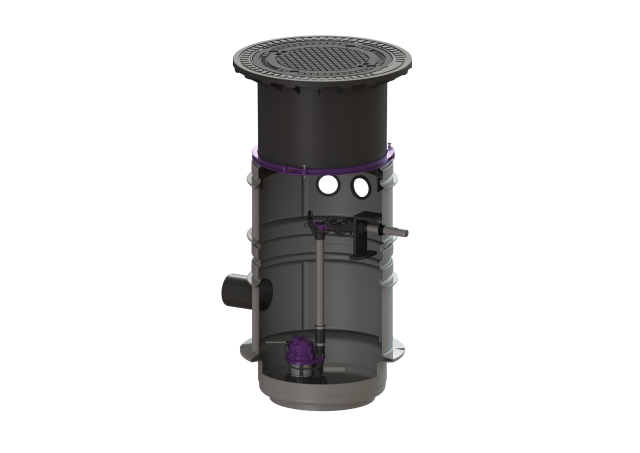

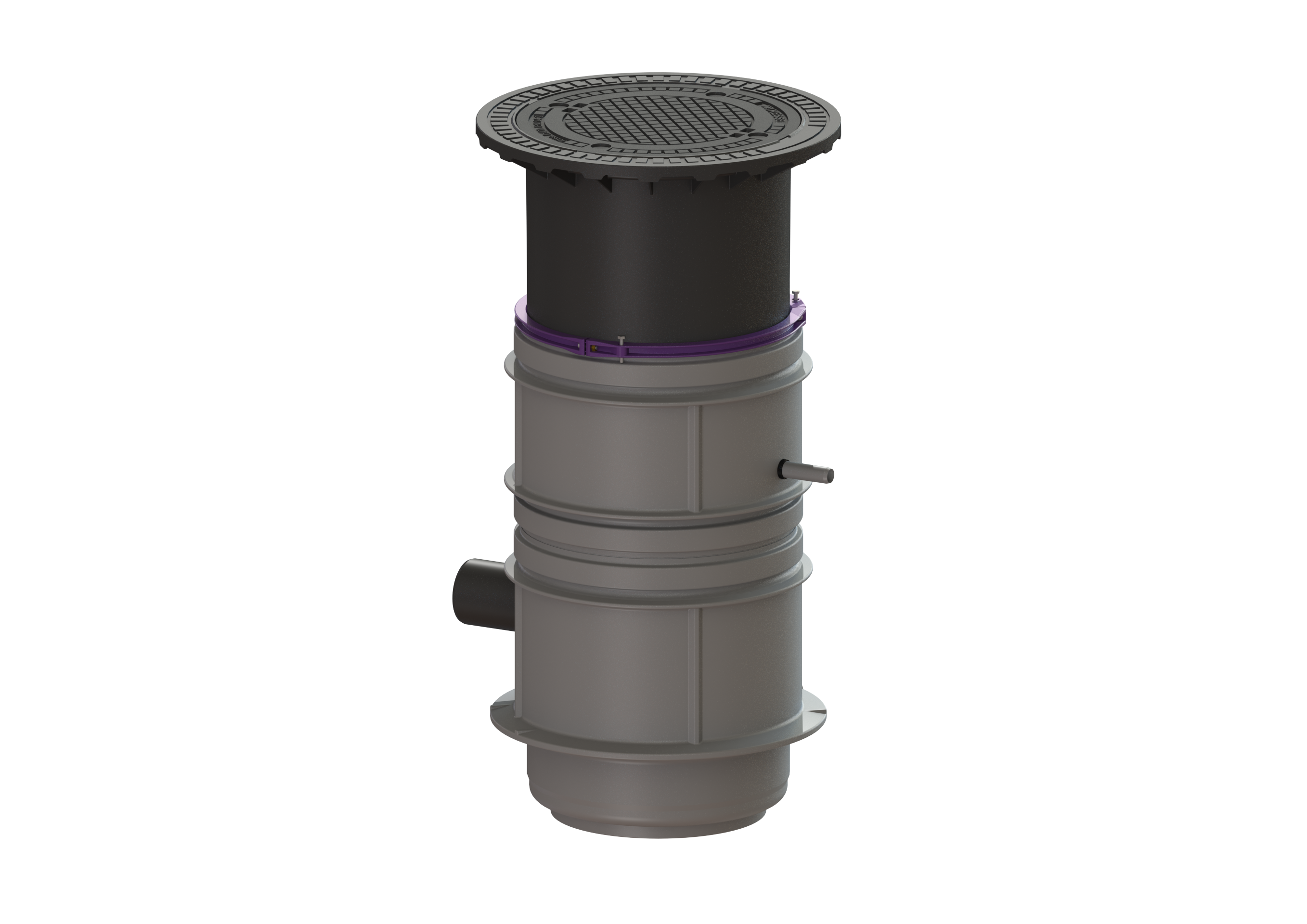

Die Pumpstation für fäkalienhaltiges Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Ausführung
Anlagenart: Einzelanlage
Durchgangsdichtung für Kabelleerrohr (DN): 100
Steighilfen: nein
Durchgangsdichtung für Entlüftungsleitung (DN): 100
Aufstellung: Nassaufstellung
Pumpensteuerung: mit Schwimmerschalter
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Schachtsystem: LW 600
Allgemeine Merkmale
Norm: EN 12050-2, EN 12050-2 sowie EN 12050-1 (ohne ATEX Anforderungen)
Abwasserart: fäkalienfrei oder fäkalienhaltig (ohne ATEX Anforderungen)
Einbausituation: Einbau ins Erdreich
Anlagen Typ: Mono
Abmessungen
Gewicht netto: 159 kg
Gewicht brutto: 171 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 2500 mm
Durchmesser: 809 mm
Lichte Weite (LW): 600 mm
Einbautiefe: 1300 - 1750 mm
Länge: 1000 mm
Breite: 806 mm
Verpackungsmaß Länge: 1200 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 1720 mm
Behälter/Grundkörper
Druckabgang (DN): 32
Druckabgang (DA): 40 mm
Anschluss Kabelleerrohr (DN): 100
Entlüftungsanschluss (DN): 100
Abstand Rohrmitte Auslauf zu Behälterboden: 894 mm
Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm
Abstand Rohrmitte Zulauf zu Behälterboden: 475 mm
Zulauf Nennweite (DN): 150
Zulauf Anzahl: 1
Lichte Weite Behälter (LW): 600 mm
Nutzvolumen: 30 l
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte rund
Abdeckung Material: Grauguss mit Betonfüllung
Belastungsklasse: D 400 (EN 124)
Fördereinrichtung
Pumpe: STZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: Schuko 2-polig
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 11,5 m³/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Laufrad Typ: Schneidwerk
Erforderliche Absicherung Pumpe: C 16 A
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 5,2 A
Steuerung
Motorschutz Schalter: ja
Alarmgeber: optischer Sonde
Instrument Niveauerfassung: Schwimmerschalter
Art Niveauerfassung: mechanisch
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: Schuko 2-polig
