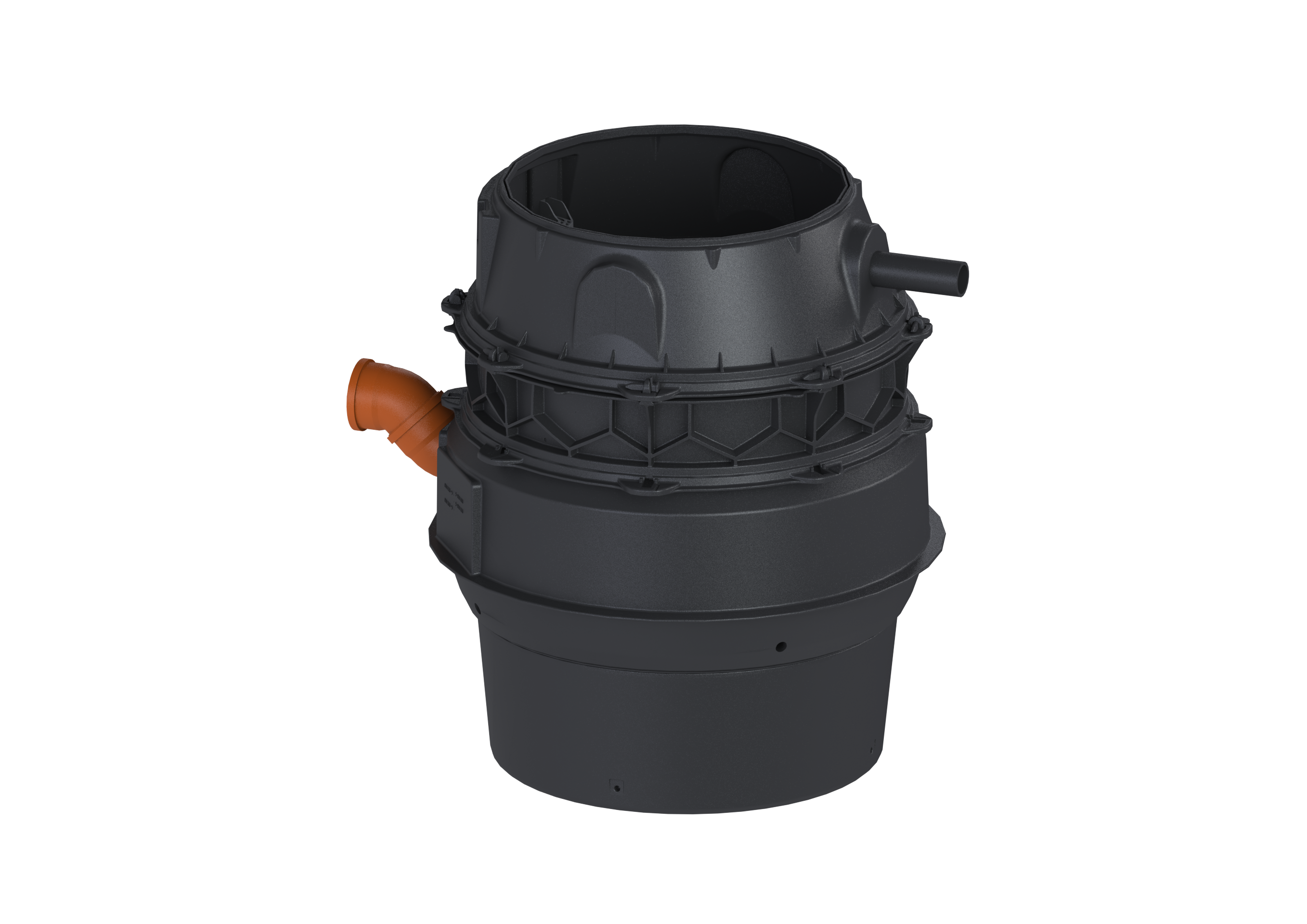

Die Pumpstation für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen, einem Rückflussverhinderer sowie einem Absperrschieber für die Druckleitung ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum (Trockenaufstellung) mit einer verschraubten Reinigungsöffnung. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.
Ausführung
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Sensorik ist bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 107,34 kg
Gewicht brutto: 125 kg
Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm
Verpackungsmaß Länge: 2000 mm
Verpackungsmaß Breite: 1300 mm
Verpackungsmaß Höhe: 1435 mm
Fördereinrichtung
Pumpe: SPF 4500-S3
Anzahl Pumpen: 2
Gewicht Pumpe: 26 kg
Anschlusstyp: Direktanschluss
Betriebsspannung: 400 V
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,85
Schutzart Pumpe: IP 68 (3m/48h)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 55 m³/h
Förderhöhe max.: 20 m
Drehzahl: 2850 U/min
Leistung P1: 4,2 kW
Leistung P2: 3,5 kW
Betriebsart: S3 - 50 %
Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 10 m
Nennstrom: 7,5 A
Steuerung
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
