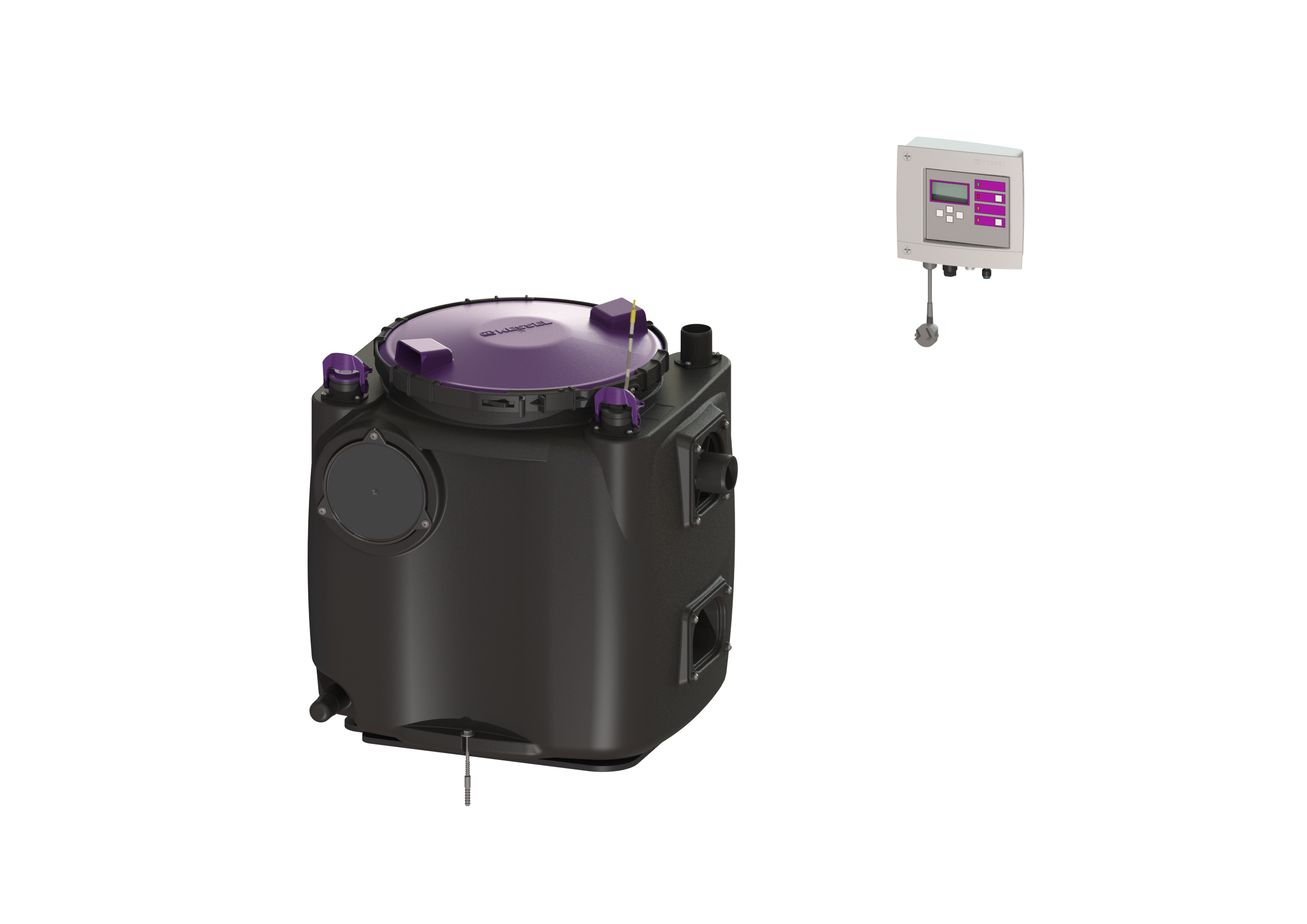

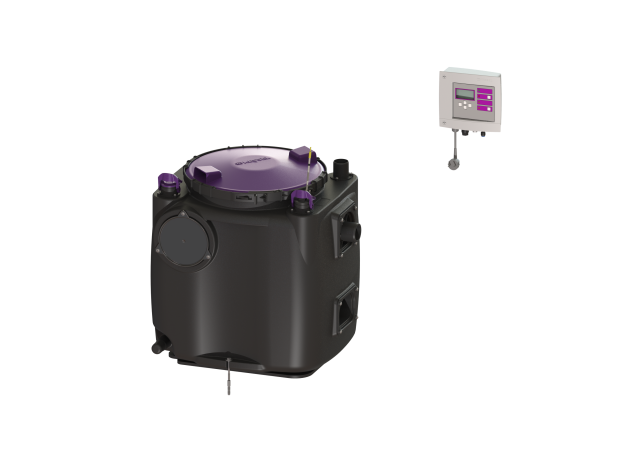

Die Hebeanlage für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie integriertem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten.
Ausführung
Anlagenart: Einzelanlage
Resistant: Beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Tronic
Dichtheit: geruchsdicht

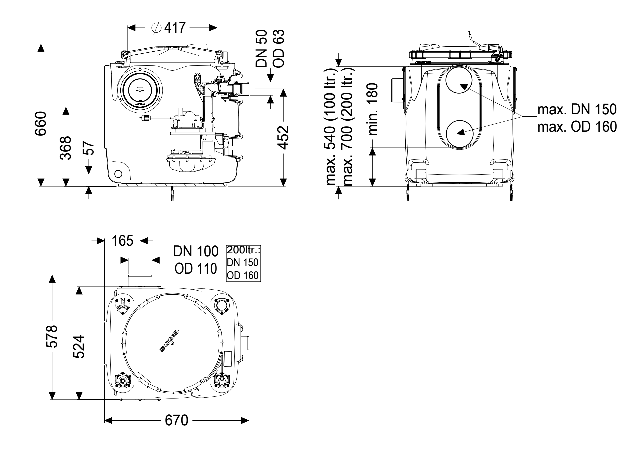

Abmessungen
Gewicht netto: 34,05 kg
Gewicht brutto: 34,05 kg
Länge: 670 mm
Breite: 530 mm
Höhe: 650 mm
Verpackungsmaß Länge: 700 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 779 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf Nennweite (DN): 100
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Material: Kunststoff
Abdeckung Farbe: violett
Verriegelung: Schnellspannverschluss
Dichtheit: geruchsdicht
Fördereinrichtung
Pumpe: GTF 1250 resistant
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 20 m³/h
Förderhöhe max.: 11 m
Drehzahl: 2700 U/min
Leistung P1: 1,3 kW
Leistung P2: 0,8 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Comfort
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 16 A
Ausführung
Anlagenart: Einzelanlage
Resistant: Beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: freie Aufstellung
Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen)
Anlagen Typ: Tronic
Dichtheit: geruchsdicht
Abmessungen
Gewicht netto: 34,05 kg
Gewicht brutto: 34,05 kg
Länge: 670 mm
Breite: 530 mm
Höhe: 650 mm
Verpackungsmaß Länge: 700 mm
Verpackungsmaß Breite: 800 mm
Verpackungsmaß Höhe: 779 mm
Behälter/Grundkörper
Druckabgang (DN): 50
Druckabgang (DA): 63 mm
Zulauf Nennweite (DN): 100
Nutzvolumen: 50 l
Behältervolumen: 120,00 l
Abdeckungsmerkmale
Abdeckungsart: Deckel
Abdeckung Material: Kunststoff
Abdeckung Farbe: violett
Verriegelung: Schnellspannverschluss
Dichtheit: geruchsdicht
Fördereinrichtung
Pumpe: GTF 1250 resistant
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Betriebsspannung: 230 V
Schutzklasse: I
Isolationsklasse: F
Schutzart Pumpe: IP 68 (3m)
Temperaturüberwachung: integriert
Förderguttemperatur (dauerhaft) max.: 40 °C
Förderleistung max.: 20 m³/h
Förderhöhe max.: 11 m
Drehzahl: 2700 U/min
Leistung P1: 1,3 kW
Leistung P2: 0,8 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm²
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm
Länge Netzanschlussleitung Pumpe: 5 m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Comfort
Funktion Schaltgerät: mit Alarmmeldung
Motorschutz Schalter: ja
Instrument Niveauerfassung: Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
Länge Netzanschlussleitung Schaltgerät: 1,4 m
Potentialfreier Kontakt: optional
GSM-Schnittstelle: ja
USB-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
Selbstdiagnosesystem (SDS): ja
Variante der Warneinrichtung: akustische und optische Meldung
Erforderliche Absicherung Schaltgerät: C 16 A
